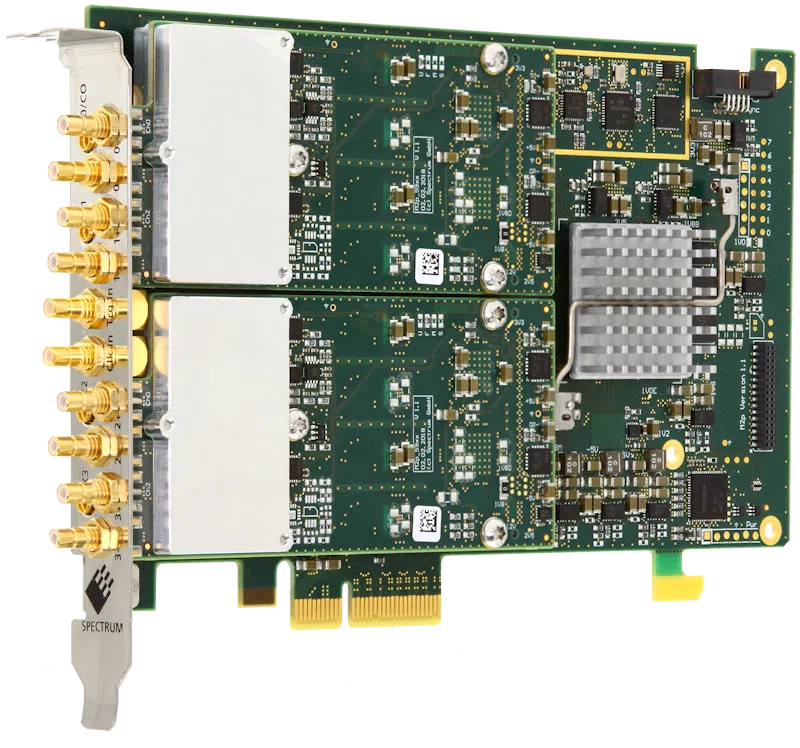

Spectrum M2p.59xx-x4 serie digitizer kaarten
|
Spectrum M2p.59xx
De Spectrum M2p.59xx serie digitizer kaarten zijn 16-bit digitizers met een maximale sample snelheid van 125MS/sec. De ingangen kunnen geschakeld worden als Single Ended (SE) of Differential (Diff). Afhankelijk van het model heeft u tot maximaal 8 kanalen. Er kunnen tot maximaal 16 kaarten in één systeem worden gesynchroniseerd. Optioneel is er ook een 8-kanaals asynchrone digitale Input/Output. Ook synchronisatie met de digital I/O kaarten en arbitrary waveform generatoren uit de M2p series is mogelijk.
Alle kaarten uit de Spectrum M2p.59xx serie hebben standaard 512MSamples on board memory. Dit is optioneel uit te breiden naar 1GSamples. In FIFO mode is het mogelijk om gelijktijdig de data door te sturen naar PC- geheugen en nieuwe data in te lezen. De data streaming snelheid is maximaal 700MB/sec. Data streaming naar een CUDA GPU is ook mogelijk middels de SCAPP option.
De M2p.59xx-x4 serie modellen:
| Model # | 1-ch | 2-ch | 4-ch | 8-ch |
| M2p.5911 | 5 MS/s SE | 5 MS/s SE | ||
| 5 MS/s Diff | 5 MS/s Diff | |||
| M2p.5912 | 5 MS/s SE | 5 MS/s SE | 5 MS/s SE | |
| 5 MS/s Diff | 5 MS/s Diff | |||
| M2p.5916 | 5 MS/s SE | 5 MS/s SE | 5 MS/s SE | |
| 5 MS/s Diff | 5 MS/s Diff | 5 MS/s Diff | ||
| M2p.5913 | 5 MS/s SE | 5 MS/s SE | 5 MS/s SE | 5 MS/s SE |
| 5 MS/s Diff | 5 MS/s Diff | 5 MS/s Diff | ||
| M2p.5920 | 20 MS/s SE | |||
| 20 MS/s Diff | ||||
| M2p.5921 | 20 MS/s SE | 20 MS/s SE | ||
| 20 MS/s Diff | 20 MS/s Diff | |||
| M2p.5922 | 20 MS/s SE | 20 MS/s SE | 20 MS/s SE | |
| 20 MS/s Diff | 20 MS/s Diff | |||
| M2p.5926 | 20 MS/s SE | 20 MS/s SE | 20 MS/s SE | |
| 20 MS/s Diff | 20 MS/s Diff | 20 MS/s Diff | ||
| M2p.5923 | 20 MS/s SE | 20 MS/s SE | 20 MS/s SE | 20 MS/s SE |
| 20 MS/s Diff | 20 MS/s Diff | 20 MS/s Diff | ||
| M2p.5930 | 40 MS/s SE | |||
| 40 MS/s Diff | ||||
| M2p.5931 | 40 MS/s SE | 40 MS/s SE | ||
| 40 MS/s Diff | 40 MS/s Diff | |||
| M2p.5932 | 40 MS/s SE | 40 MS/s SE | 40 MS/s SE | |
| 40 MS/s Diff | 40 MS/s Diff | |||
| M2p.5936 | 40 MS/s SE | 40 MS/s SE | 40 MS/s SE | |
| 40 MS/s Diff | 40 MS/s Diff | 40 MS/s Diff | ||
| M2p.5933 | 40 MS/s SE | 40 MS/s SE | 40 MS/s SE | 40 MS/s SE |
| 40 MS/s Diff | 40 MS/s Diff | 40 MS/s Diff | ||
| M2p.5940 | 80 MS/s SE | |||
| 80 MS/s Diff | ||||
| M2p.5941 | 80 MS/s SE | 80 MS/s SE | ||
| 80 MS/s Diff | 80 MS/s Diff | |||
| M2p.5942 | 80 MS/s SE | 80 MS/s SE | 80 MS/s SE | |
| 80 MS/s Diff | 80 MS/s Diff | |||
| M2p.5946 | 80 MS/s SE | 80 MS/s SE | 80 MS/s SE | |
| 80 MS/s Diff | 80 MS/s Diff | 80 MS/s Diff | ||
| M2p.5943 | 80 MS/s SE | 80 MS/s SE | 80 MS/s SE | 80 MS/s SE |
| 80 MS/s Diff | 80 MS/s Diff | 80 MS/s Diff | ||
| M2p.5960 | 125 MS/s SE | |||
| 125 MS/s Diff | ||||
| M2p.5961 | 125 MS/s SE | 125 MS/s SE | ||
| 125 MS/s Diff | 125 MS/s Diff | |||
| M2p.5962 | 125 MS/s SE | 125 MS/s SE | 125 MS/s SE | |
| 125 MS/s Diff | 125 MS/s Diff | |||
| M2p.5966 | 125 MS/s SE | 125 MS/s SE | 125 MS/s SE | |
| 125 MS/s Diff | 125 MS/s Diff | 125 MS/s Diff | ||
| M2p.5968 | 125 MS/s SE | 125 MS/s SE | 125 MS/s SE | 80 MS/s SE |
| 125 MS/s Diff | 125 MS/s Diff | 125 MS/s Diff |
Specificaties:
Er zijn ook uitgebreide trigger mogelijkheden als puls breedte triggering en and/or triggering voor de analoge en digitale kanalen. Alle Spectrum digitizers hebben ook acquisitie modes als Multiple recording (gesegmenteerd memory), Gated sampling en ABA mode (sample snelheid switching) voor datareductie.
Bij alle digitizers komt een uitgebreid pakket aan softwareondersteuning. Drivers voor operating systems van Windows en Linux (32-bit en 64-bit) worden meegeleverd. Voorbeeldprogramma’s en drivers voor C/C++, LabVIEW (Windows), MATLAB (Windows and Linux), LabWindows/CVI, IVI, .NET, Delphi, Visual Basic en Python zijn beschikbaar.
Een basislicentie van de Spectrum software SBench 6 wordt ook meegeleverd. Optioneel is de SBench6-Pro software en eventueel de multi board versie van de software.
