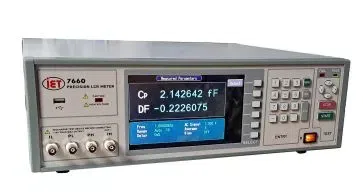

IET 7660 Precision LCR Meter
- Measures 14 impedance parameters (2 simultaneously)
- 0.05% Basic measurement accuracy
- Programmable frequencies from 10 Hz to 2 MHz
- AC test voltage programmable from 20 mV to 5 V
- DC bias voltage, 2 V internal or 0 to 200 V external
- Fast measurement speeds up to 120/second
- Automatic open/short zeroing eliminates connection errors
- High resolution LCD with 7 digit display
- 14 Hi/Lo sorting bins for pass/fail testing
De IET 7660 Precision LCR Meter is ontwikkeld voor uiterst nauwkeurige impedantiemetingen en biedt een frequentiebereik van 10 Hz tot 2 MHz. Het instrument is de directe opvolger van de QuadTech 7600 en IET 7600 Plus, met behoud van een vertrouwde gebruikersinterface en identieke SCPI-commando set. Hierdoor kunnen bestaande testprogramma’s zonder aanpassingen worden gebruikt.
Nauwkeurigheid en resolutie
Met een basisnauwkeurigheid van 0,05% en een resolutie van zeven cijfers levert de 7660 betrouwbare en reproduceerbare resultaten. Het apparaat kan twee van de veertien beschikbare parameters gelijktijdig meten en weergeven, waaronder inductie, capaciteit, weerstand, fasehoek en verliesfactor. De resultaten verschijnen overzichtelijk op het grote 7-inch TFT kleurendisplay, zowel in grafische als tabulaire vorm.
Flexibele testmogelijkheden
De 7660 biedt uitgebreide mogelijkheden voor geautomatiseerde test sequenties. Tot zes verschillende testen kunnen in één cyclus worden uitgevoerd, elk met eigen instellingen en limieten. Daarnaast ondersteunt het apparaat swept measurements, waarmee eenvoudig kan worden onderzocht hoe componenten reageren op variaties in frequentie, spanning of stroom. Dit gebeurt snel en accuraat, zonder complexe programmering.
Opslag en connectiviteit
Testinstellingen en meetgegevens kunnen worden opgeslagen in het interne geheugen of op een standaard USB-stick. Meetresultaten worden in CSV-formaat weggeschreven, zodat ze direct bruikbaar zijn voor verdere analyse. De 7660 beschikt over een breed scala aan interfaces, waaronder USB, RS-232, GPIB, LAN en een handler-interface, waardoor integratie in bestaande testomgevingen eenvoudig is.
Gebruiksgemak en veiligheid
Het instrument is ontworpen met de gebruiker in gedachten. Het menu-gestuurde systeem en de heldere display zorgen voor intuïtieve bediening. Voor nauwkeurige en consistente resultaten is een automatische kalibratieprocedure ingebouwd, die eenvoudig kan worden uitgevoerd met de SI-traceerbare kalibratiekit. Veiligheid staat voorop: de 7660 is voorzien van bescherming tegen geladen condensatoren en voldoet aan internationale normen voor elektrische veiligheid en EMC. Voor specifieke toepassingen zijn diverse accessoires beschikbaar, waaronder Kelvin test leads, chip component tweezers, SMD-testfixtures en een SI-traceerbare kalibratiekit. Ook zijn er extender cables, een rackmount kit en een dielectric cell leverbaar.
