Electrical Safety & Compliance Testing

Hipottesters voor elektrische veiligheid zijn een integraal onderdeel van de productie van elektrische en elektronische apparatuur. Hipot-testers krijgen hun naam van het hoge potentieel (hoge spanning) dat ze produceren om diëlektrische weerstands- en isolatieweerstandstests uit te voeren. Voor deze tests bieden Hipot-testers geavanceerde prestaties nauwkeurige metingen met lage weerstand en lage weerstand/hoge stroom uitgangen.

HiPot Testing of Military/Aerospace Interconnect Components

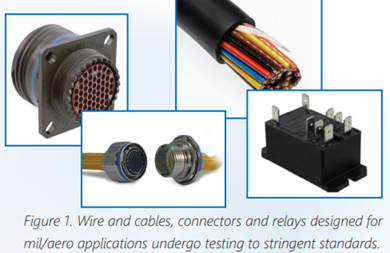

Electrical safety & Compliance testing is in consumenten-, industriële en avionica producttests een noodzaak. Deze testen hebben direct betrekking op ‘productveiligheid’, zoals gedefinieerd door UL en internationale veiligheidsorganisaties. Naast de noodzakelijke veiligheidstesten op de apparatuur zelf verdienen met name ook de toegepaste kabel / connectie verbindingen speciale aandacht. Zie onderstaande afbeelding.

Operationele prestaties en veiligheid zijn van het grootste belang bij het bepalen van de aanvaardbaarheid van een reeks kabel-/connectieverbindingenproducten in militaire en lucht- en ruimtevaarttoepassingen. Connectoren en relais, draden, draad gebundeld in kabels en harnassen moeten allemaal worden getest volgens strenge normen. Deze tests krijgen extra betekenis, aangezien falende producten kostbaar, zo niet dodelijk kan zijn.

Het scala aan tests en normen die betrekking hebben op bedrading, bekabeling en connectoren in militaire/lucht- en ruimtevaarttoepassingen is nogal uitgebreid. Hieronder een greep uit deze normen:

Wires: MIL-STD-2223 – Electrical Tests – Class 3000

Test 3001 – Spark Test of primary insulation
Test 3002 – Impulse Dielectric
Test 3003 – Insulation Resistance
Test 3004 – Surface Resistance
Test 3005 – Wet Dielectric

Connectoren

Het bereik en de complexiteit van standaarden voor connectoren valt simpelweg buiten het bereik van dit artikel. Hier is een korte greep uit deze voorstellen, elk gericht op het specifieke type.

MIL-DTL-5055 – Circular with solderable or crimpled contacts
MIL-DTL-12520 – Centerlock screw coupling, waterproof, polarized multi-contact
MIL-DTL-22292 – Multi-contact, heavy-duty, quick disconnect electrical plug/receptacle
MIL-DTL-24308 – Polarized shell, miniature, rack and panel
MIL-DTL-26482 – Environmental resisting, quick disconnect, miniature, circular
MIL-DTL-32139 – Nanominiature
MIL-DTL-38999 – Miniature, circular, high density, bayonet, threaded or breach couling

Testapparatuur voor elektrische veiligheid wordt gebruikt om de reeks voorgeschreven tests uit te voeren die in dit document worden behandeld en is nodig om een of meer van de volgende testprocedures uit te voeren:

Spark/Arc Testing
Dielectric Withstand (AC or DC)
Insulation Resistance/Leakage
Ground Continuity
Ground Bond

De geavanceerde functies van de hipot-testers zijn van bijzonder belang bij het testen van de naleving van Avionica gerelateerde burger, militaire en ruimtevaart voorschriften.

Geavanceerde elektrische veiligheidstesters die in dit artikel worden beschreven, zijn nodig voor een betrouwbare uitvoering van veel van deze ingewikkelde testsequenties.

De testapparatuur kan worden geconfigureerd om snel een reeks testopstellingen aan te kunnen. Hierbij worden hoge spanningen en stromen gegenereerd, en worden nauwkeurig de test resultaten gemeten waaronder zeer hoge en zeer lage impedanties en lekstromen.

TT&MS BV adviseert en levert toonaangevende test- en meetapparatuur voor onder andere lucht- en ruimtevaart testoplossingen waaronder speciale AC power supplies voor het genereren en simuleren van de verschillende board netten volgens de noodzakelijke specificaties.
