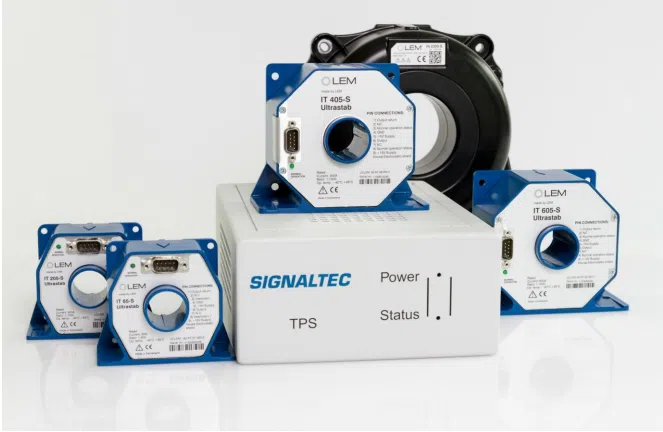

Signaltec TPS II Single Channel Current Transducer System
- Operating temperature: -10°C to 60°C
- Supply voltage: 100-240 VAC, 50/60 Hz
- Output voltage: +15 VDC / -15 VDC
- Transducer bandwidth: 2 MHz (CT 100) to 140 kHz (CT 2000)
- Status output: Potential-free relay contacts (200 V / 2 A)
- Available transducers: CT 100, CT 200, CT 400, CT 500, CT 1000, CT 2000
- Rack housing: 19 inch, 2 HE high, 6.8 kg
- Accessories: Passive and active burden modules, cables in different lengths
De TPS II Single Channel Current Transducer System van Signaltec is een veelzijdige en nauwkeurige oplossing voor het meten van wisselstroom (AC) en gelijkstroom (DC) in een breed scala aan toepassingen. Deze transducer kan veilig grote stromen verwerken, waardoor het ideaal is voor energiebeheer, elektrische testen en industriële toepassingen waarbij betrouwbare stroommeting cruciaal is.
Het systeem maakt gebruik van een 19-inch rack-mountable behuizing, die de benodigde elektronica bevat als de voeding en uitlezing van de zeroflux stroom transducer. De TPS II is ontworpen voor maximale nauwkeurigheid en betrouwbaarheid, met statusindicatoren op het frontpaneel die de status van de module en transducer weergeven. Dit biedt gebruikers directe feedback over de werking van het systeem.
Het TPS II-systeem kan worden gevoed door 100-240 VAC en biedt de voedingsspanning van +15 VDC en -15 VDC voor de stroom sensor.
De transducerstatus wordt weergegeven via zowel LED-indicatoren. Hiermee kan de gebruiker eenvoudig controleren of de transducer correct functioneert, of dat er een overbelasting of open circuit is gedetecteerd.
Voor systemen die hogere uitgangsspanningen vereisen dan wat passieve burden-resistors kunnen leveren, biedt de TPS II optionele actieve plug-on burden modules. Deze modules kunnen een 7 Vrms-signaal genereren bij een nominale primaire stroom, waardoor nauwkeurige spanningsmetingen mogelijk zijn, zelfs bij hogere belasting.
De TPS II ondersteunt verschillende transducers, zoals de CT 100, CT 200, CT 500 en CT 2000, die allemaal geschikt zijn voor het meten van primaire stromen tot respectievelijk 100 A, 200 A, 500 A en 2000 A. De bandbreedte van deze transducers varieert van 2 MHz tot 140 kHz, afhankelijk van het gekozen model, wat zorgt voor snelle respons en nauwkeurige metingen in veeleisende toepassingen.
De TPS II Single Channel Current Transducer System biedt een complete en flexibele oplossing voor nauwkeurige stroommetingen, met een breed scala aan beschikbare stroom sensoren. Dankzij de betrouwbare prestaties en uitgebreide mogelijkheden is dit systeem een waardevolle aanvulling in elke test opstelling.
