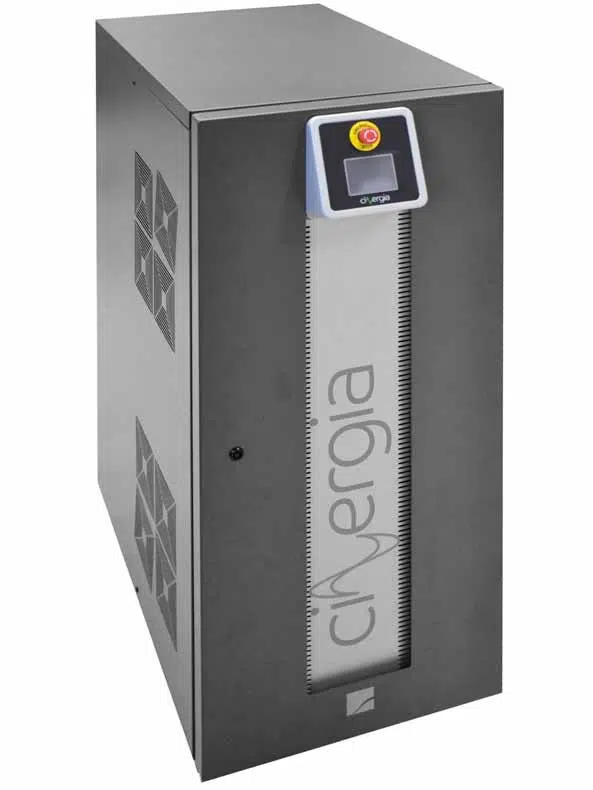

Cinergia EL serie DC belastingen

De Cinergia EL serie DC belastingen

De Cinergia EL serie DC belastingen kenmerkt zich door het 4-kwadrant concept. Dit zorgt ervoor dat de opgenomen energie niet in warmte wordt gedissipeerd maar wordt terug geleverd aan het net. We spreken hier dan ook van een regeneratieve belasting. De groene elektronische belasting.

Cinergia EL serie DC belastingen individuele “LOAD” kanalen

De EL-DC bevat drie individuele “LOAD” kanalen, welke onafhankelijk van elkaar kunnen worden gebruikt. Parallel gebruik van de drie kanalen maakt een 1-fase load, geschikt voor 3 x de maximale stroom per fase. De werking van deze elektronische load is in Constant voltage (CV), constant current (CC), constant power (CP) of constant resistance (CR) mode.

Binnen het spanningsbereik van 0-750 Vdc (ch-com) of -350 tot +350Vdc (ch-ch), zijn, afhankelijk van het model, belastingstromen instelbaar van 10Arms tot 185Arms in de 3 ch mode, 30Arms tot 555Arms in de 1 ch mode.Bij gebruik van de EL-DC load is het aan te bevelen om de optionele scheidingstransformator te gebruiken om galvanische scheiding te realiseren.

Energiebesparing

Het opgenomen vermogen wordt in deze regeneratieve belastingen terug omgezet in AC spanning en vermogen. Hierdoor wordt uiteraard behoorlijk bespaard op de energiekosten. Naast de besparing door terug geleverde energie wordt er vaak ook nog eens bespaard op de airconditioningkosten omdat in traditionele opstelling het opgenomen vermogen wordt omgezet in warmte. Wat vervolgens weer met koeling moet worden gecompenseerd. Belangrijker dan de energiebesparing is vaak ook de aansluiting op het energienet. Door de teruglevering van energie is vaak een lichtere netaansluiting voldoende. Dit draagt bij aan een behoorlijke besparing op de maandelijkse kosten en nog meer als er zelfs nieuwe kabels getrokken moeten worden voor de zwaardere aansluiting.

De EL-DC regeneratieve belastingen van Cinergia hebben uitgebreide meetfuncties en zijn zowel manueel te bedienen als via LAN Ethernet met Modbus/TCP protocol. Optioneel is ook RS485,  RS232 of CANbus communicatie mogelijk. Standaard wordt de speciaal ontwikkelde Graphical user interface meegeleverd.

De modellen

De EL-DC serie regeneratieve loads van Cinergia bestaat uit de volgende modellen:

• EL10-DC (9kW)
• EL15-DC (13,5kW)
• EL20-DC (18kW)
• EL30-DC (27kW)
• EL40-DC (36kW)
• EL50-DC (45kW)
• EL60-DC (54kW)
• EL80-DC (72kW)
• EL100-DC (90kW)
• EL120-DC (108kW)
• EL160-DC (128kW)
• EL200-DC (160kW)

In de EL serie van Cinergia zijn er ook EL-AC modellen en EL AC+DC modellen beschikbaar.
