H&H HES serie Elektronische DC Belastingen
- Input voltage from 60V up to 1,200V
- Load current up to 1350A and more
- Power output from 600W to 14.400W
- Models with integrated zero-volt supply (ZV models)
- Multi Range models

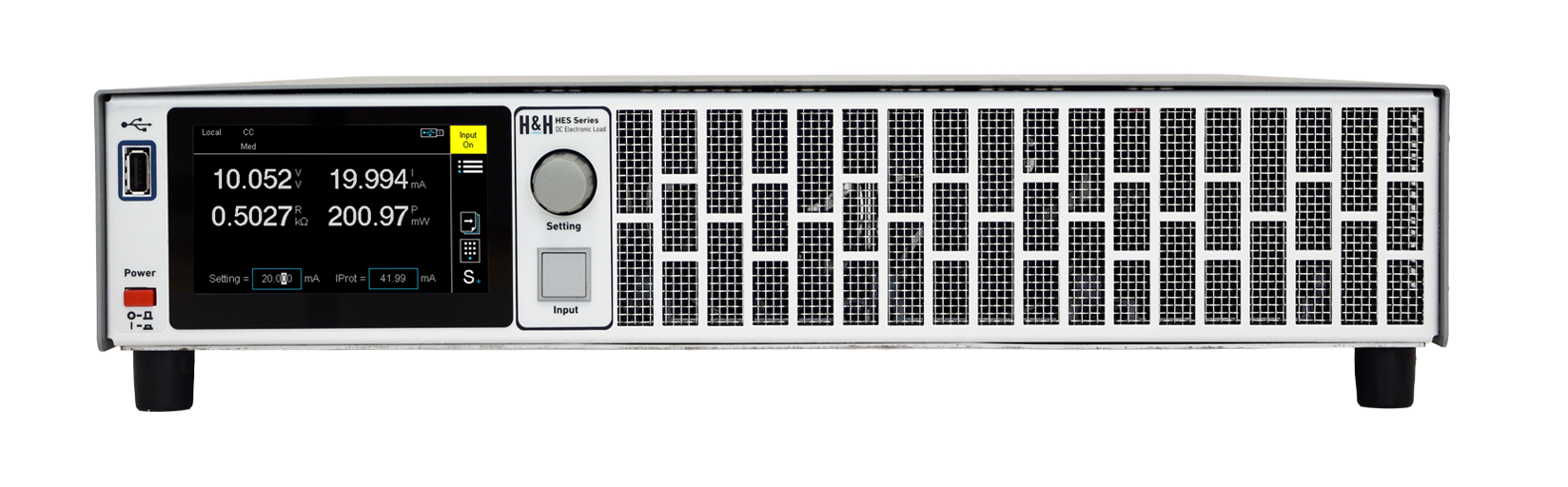

De HES‑serie van De HES‑serie van Höcherl & Hackl vormt een modulair platform aan elektronische belastingen voor het testen van DC‑voedingen, energieopslag en andere vermogenselektronica. De reeks bestrijkt vermogens van 600 tot 14.400 watt en biedt een breed scala aan spannings- en stroombereiken. Er zijn modellen in de reeks van 60 tot 1200V en stromen tot 1350A. Met de zero volt optie voor de 60V modellen kan ook werkelijk vanaf extreem lage spanningen worden belast, wat de unit uitermate geschikt maakt voor het testen van met name fuel cells. Alle modellen zijn voorzien van een 4,3‑inch grafisch touchscreen voor eenvoudige bediening.
De HES‑serie ondersteunt alle gangbare belastingsmodi: constant current, constant voltage, constant resistance en constant power. Deze modi kunnen worden gecombineerd tot CC+CV, CR+CC+CV, CP+CC+CV en CV+CC. Voor toepassingen waarbij kleine stromen nauwkeurig moeten worden ingesteld, zijn Multi Range varianten beschikbaar met drie of vier stroom bereiken. Voor energieopslagtoepassingen is een uitgebreide discharge‑modus beschikbaar, inclusief IU‑a‑profielen.
Meet- en analysefuncties
Alle modellen beschikken over een interne DAQ‑engine die spanning en stroom synchroon registreert met tijdstempel. Tot 40.000 records worden opgeslagen in een ringbuffer en kunnen worden uitgelezen via USB, LAN of RS‑232. Voor langzame processen is statische datalogging beschikbaar, waarbij de meetwaarden direct naar USB worden geschreven.
De LIST‑functie maakt het mogelijk om complexe belastingprofielen te definiëren met afzonderlijke ramp‑ en dwell‑tijden. Voor snelle vierkante belastingwisselingen is een dedicated square‑wave‑editor aanwezig. De modulatorfunctie ondersteunt sinus-, blok- en driehoekmodulatie op een DC‑instelling, met instelbare frequentie en diepte. Frequentiesweeps kunnen worden uitgevoerd in CC- en CV‑modus.
Voor karakterisatie van vermogenselektronica zijn er ook functies voor U/I‑sweeps, MPP‑tracking en interne batterij weerstandmeting mogelijk. De MPP‑functie combineert periodieke sweeps met continue tracking van het maximum power point.
Interfaces en automatisering
Alle modellen zijn standaard uitgerust met RS‑232, USB, LAN, CAN en een analoge I/O‑poort. GPIB is optioneel. De analoge I/O‑poort ondersteunt realtime instelling van stroom, spanning, weerstand en vermogen, evenals analoge protectielimieten en monitoruitgangen. Voor toepassingen waarbij galvanische scheiding noodzakelijk is, is de HES06‑optie beschikbaar.
De HES‑serie ondersteunt master‑slave‑bedrijf met maximaal vijf identieke units. De master regelt de totale stroom en presenteert gecombineerde meetwaarden via de data interfaces. Voor synchronisatie tussen verschillende H&H‑apparaten is de SyncroLink‑technologie beschikbaar, waarmee jitter tussen units wordt geminimaliseerd.
