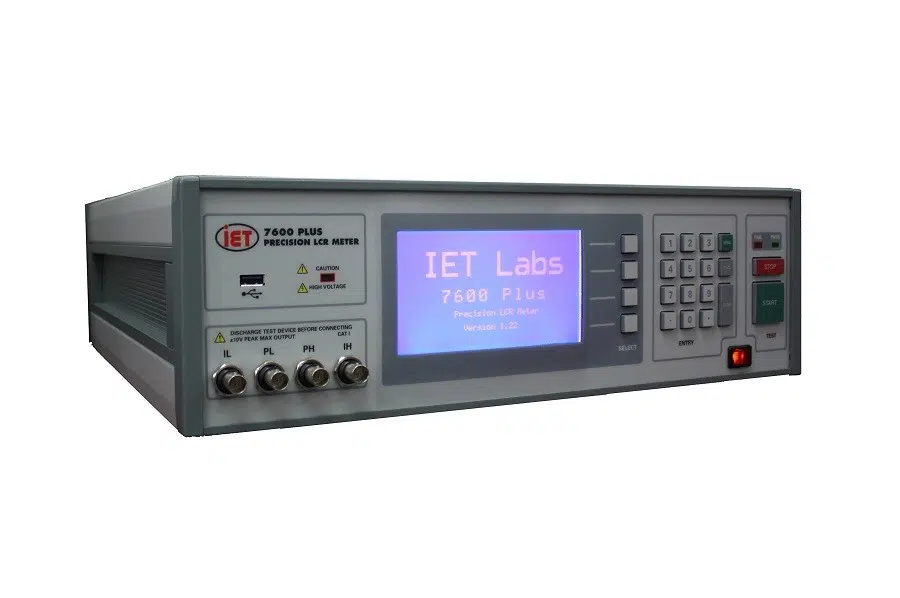

IET 7600 Plus LCR meter

  • Basic accuracy 0,05%
  • 7.5 digit resolution
  • Cs, Cp, Ls, Lp, D, Q, Z. Rs, Rp, ESR, Xs, Y, Gp, Bp, Phase Angle
  • Frequency range 10 Hz – 2 MHz
  • USB/RS232 standaard and GPIB optional

De IET 7600 Plus LCR meter is een uiterst nauwkeurige LCR meter met een meetresolutie van 7,5 digits en een basis nauwkeurigheid van 0.05%. In totaal kunnen er 14 parameters worden gemeten en dat over een frequentiebereik van 10Hz tot 2MHz. Elk willekeurige frequentie is instelbaar met een nauwkeurigheid van 0.01% + 0.10 Hz. Het is ook mogelijk om een meting uit te voeren met een frequentie sweep over een bepaald bereik om te zien hoe de component zich gedraagt binnen dit frequentiegebied. De meetgegevens kunnen worden opgeslagen op een USB memory stick in CSV formaat.

De testspanning is bij de IET 7600 Plus instelbaar tussen 20mV en maximaal 5V. DC Bias is ook mogelijk door middel van een interne voeding tot 2V en een externe voeding tot maximaal 200V. Ook de teststroom is instelbaar van 250µA tot 100mA. Alle instellingen op de IET 7600 zijn eenvoudig te maken met behulp van het grote LCD display met softkeys en een keyboard. Ook bepaalde test sequences zijn intern op te slaan.

Er is een uitgebreid scala aan test fixtures beschikbaar voor de verschillende componenten. Er een Pass/Fail functie beschikbaar voor het sorteren van componenten. Voor de automatisering is er standaard een RS232 interface.
