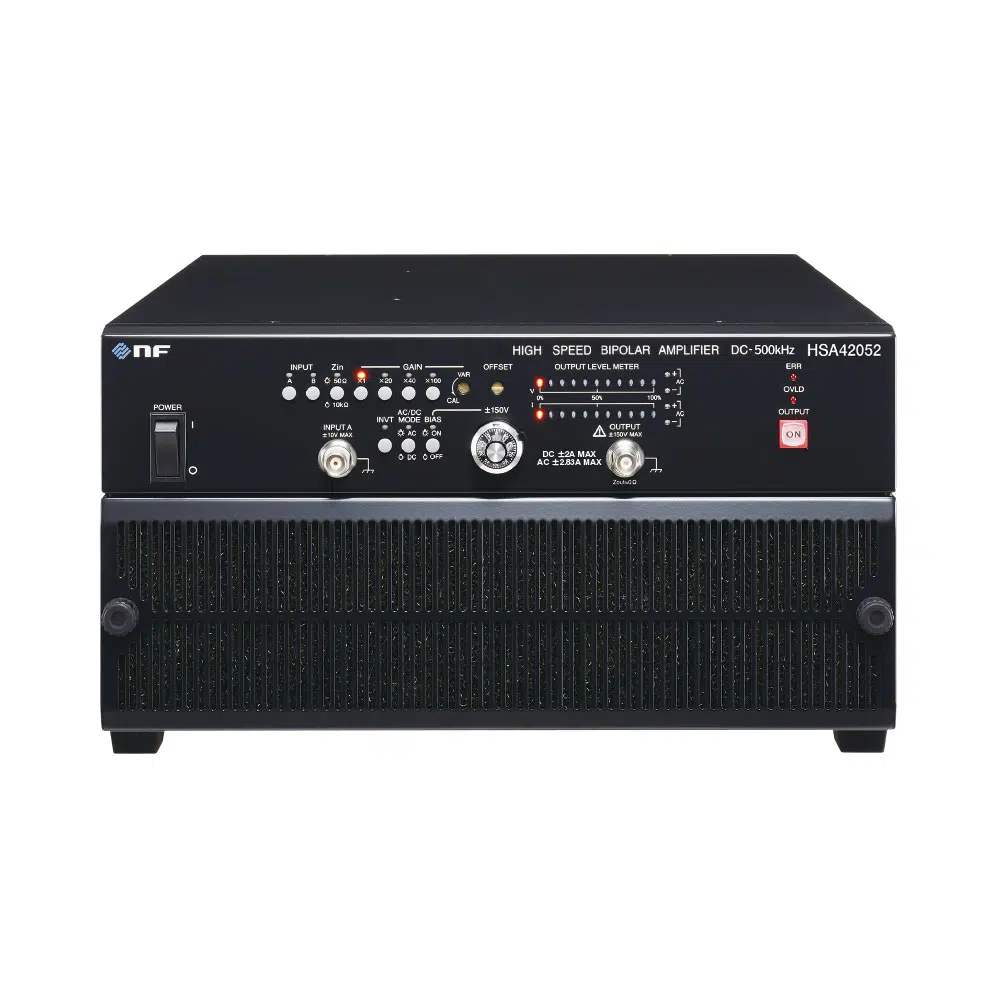

NF HSA 42052 High-Speed Bipolaire Versterker

De NF HSA 42052 is een hoogspannings bipolaire versterker ontworpen voor toepassingen waarbij snelheid, breed frequentiebereik en hoge vermogenscapaciteit vereist zijn. Met een frequentiebereik van DC tot 500 kHz en een maximale uitgangsspanning van 300 Vp-p, is deze versterker ideaal voor onderzoek en testen van piezo-elektrische actuatoren, magnetische materialen, medische apparatuur en elektrische voertuigcomponenten.

Dankzij de vier-kwadrantwerking kan de versterker zowel spanning leveren als opnemen, wat essentieel is voor capacitieve en inductieve belastingen zoals spoelen, transformatoren en piezo-elementen. De lage uitgangsimpedantie garandeert een stabiele en nauwkeurige signaalweergave, zelfs bij snelle schakelingen en complexe belastingseisen.

Met een slew rate van 450 V/µs kan de HSA 42052 snelle signaalovergangen verwerken zonder significante vervorming. De maximale uitgangsstroom van 5,66 Ap-p maakt het mogelijk om krachtige belastingstesten uit te voeren bij hoge frequenties. De versterking is instelbaar op ×1, ×20, ×40 en ×100, met een variabele fijninstelling tussen ×1 en ×3. Dit biedt flexibiliteit bij het aanpassen van de uitgangssignalen aan verschillende testscenario’s.

De ingebouwde DC bias-instelling tot ±150 V maakt het mogelijk om een constante gelijkspanningscomponent toe te voegen aan het uitgangssignaal. Hierdoor kan de versterker worden aangepast aan specifieke toepassingen waar een verschoven uitgangssignaal nodig is. Verder beschikt de HSA 42052 over output polarity switching, waarmee de signaalfase direct kan worden omgekeerd.

Voor optimale bescherming is de versterker uitgerust met overbelasting-, overspanning- en temperatuurbewaking, evenals interne foutdetectie. Dit verhoogt de betrouwbaarheid, zelfs in intensieve testomgevingen.

De vier-kwadrantwerking zorgt ervoor dat de versterker stabiel blijft bij het aansturen van capacitieve belastingen zoals piezo-elektrische actuatoren en multilayer keramische condensatoren (MLCC’s), evenals inductieve belastingen zoals spoelen en transformatoren. Hierdoor is de HSA 42052 geschikt voor onderzoek en ontwikkeling in de auto-industrie, materiaalkarakterisering en de halfgeleiderproductie.

Toepassingen

De NF HSA 42052 is geschikt voor een breed scala aan test- en onderzoeksdoeleinden. In laboratoria wordt de versterker gebruikt voor het karakteriseren van piezo-elektrische materialen en actuatoren, terwijl hij in de industrie wordt ingezet voor het testen van magnetische componenten, transformatoren en spoelen. Ook in de medische sector vindt de HSA 42052 toepassing bij signaalversterking in precisie-apparatuur.

Voor elektrische voertuigen biedt de versterker mogelijkheden voor het testen en valideren van componenten zoals accumanagementsystemen en vermogensmodules. In de wetenschappelijke en industriële R&D wordt de HSA 42052 gebruikt voor hoogfrequente signaalverwerking en validatie van geavanceerde elektronische systemen.

Met zijn hoge spanning, brede frequentierespons en lage uitgangsimpedantie is de HSA 42052 een krachtige versterker voor geavanceerde toepassingen in zowel de industrie als wetenschappelijk onderzoek. Neem contact met ons op voor meer informatie of een offerte op maat.
