PMLA serie DC belastingen van Höcherl & Hackl

  • Multichannel DC load
  • up to 12 channels in a 19” -2 HU
  • up to 72 channels per system
  • 150 W, 300 W, 450 W and 600 W channels
  • up to 240 V, up to 120 A
  • CC, CR, CV and CP mode
  • Dynamic testing
  • LAN, USB, RS232, CAN, GPIB and analog interface

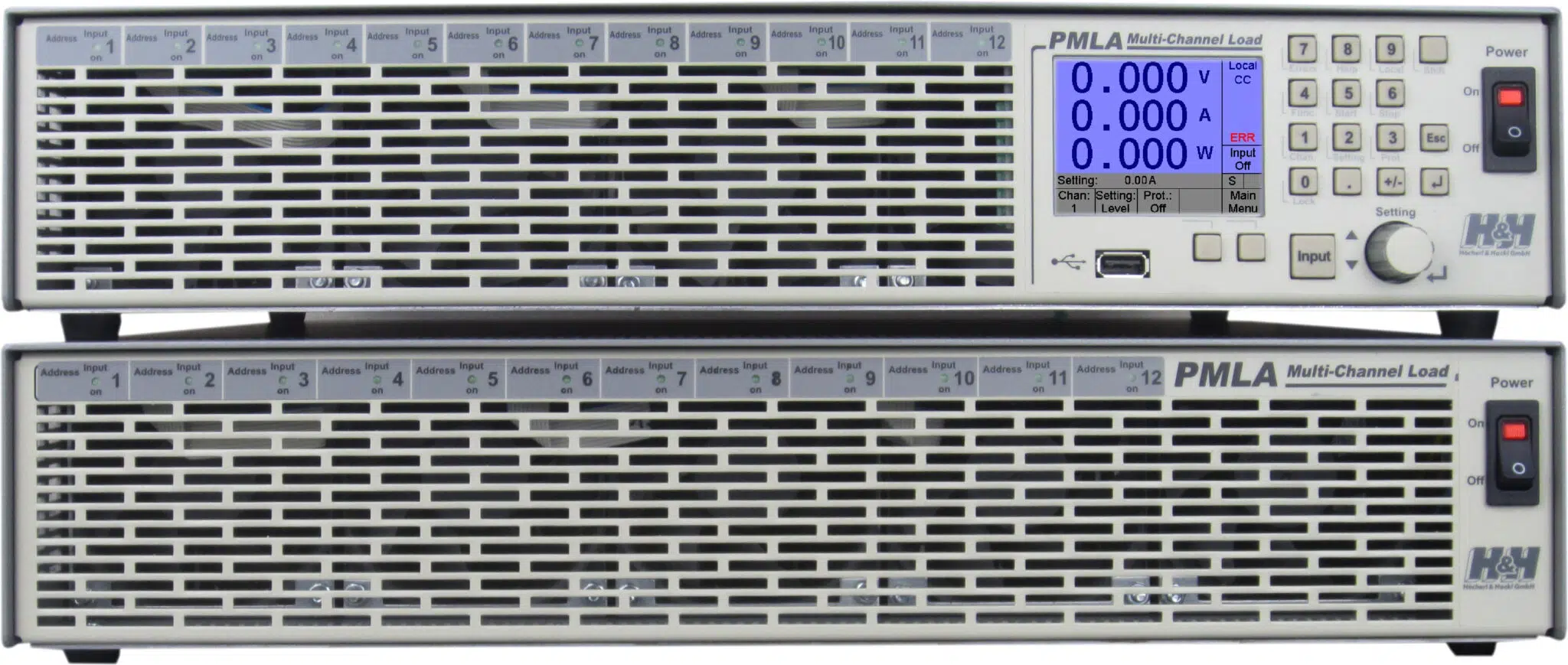

De PMLA serie DC loads

De PMLA serie DC loads van Höcherl & Hackl is een configureerbaar meerkanaals elektronische load systeem waarbij tot twaalf kanalen in één 19” – 2 HU mainframe kunnen worden gecombineerd. Er zijn drie slots met elk vier plaatsen voor load modules. Door Master-Slave units te combineren zijn per systeem tot 72 gesynchroniseerde kanalen te realiseren.

Er zijn 28 verschillende load modules verkrijgbaar in vier vermogens ranges en vier verschillende ingangsspanningen. De maximale spanning van deze modules loopt van 40 V via 60 V, 120 V tot en met 240 V. De stromen lopen vanaf 1 A tot en met 120 A. Afhankelijk van het vermogen beslaat een module één (150 W), twee (300 W), drie (450 W) of vier plaatsen (600 W).

Configureerbaar systeem

Er kunnen verschillende belastingen worden geconfigureerd, zoals bijvoorbeeld 1 x 600 W + 1 x 450 W + 2 x 300 W + 1 x 150 W. Het maximale totale vermogen is 1800 W per rack unit. Hiermee kunnen de loads eenvoudig worden geconfigureerd voor DUTs met meerdere uitgangen.

Regelkarakteristieken

De units kunnen werken in constant current, constant voltage, constant power en constant resistance mode. Grenswaarden voor spanning en stroom zijn instelbaar. Ook is het mogelijk om dynamisch te belasten middels een lijst van maximaal 100 setpoints. Een automatische data acquisitie functie maakt het mogelijk om van alle kanalen 100 meetpunten (tijd, spanning en stroom) intern op te slaan.

Interfaces en bediening op afstand

Er is een scala aan interface opties. Ethernet, USB, RS-232 zijn standaard. Optioneel zijn: analoge I/O, CAN en GPIB. Via SCPI is de load remote te bedienen en uit te lezen. Voor de apparaten zijn LabVIEW drivers beschikbaar.

Toepassingen van de H&H PMLA serie DC loads

Toepassingen zijn het kalibreren van uitgangsspanningen op driver uitgangen, het simuleren van verbruikers op het boordnet en het gebruikstesten van batterijen en accu’s. De H&H PMLA kan ook worden gebruikt voor het testen van kabels en kabelbomen, dc/dc converters, zekeringen en lastscheiders, dempers, printplaten, motormanagementsystemen en -sensors.
Omdat de ingangen galvanisch gescheiden zijn kunnen ze gemakkelijk worden geconfigureerd voor meerkanaals Burn-In opstellingen.

Voor uitgebreide specificaties van de H&H PMLA serie DC loads verwijzen wij u graag naar de datasheet.
