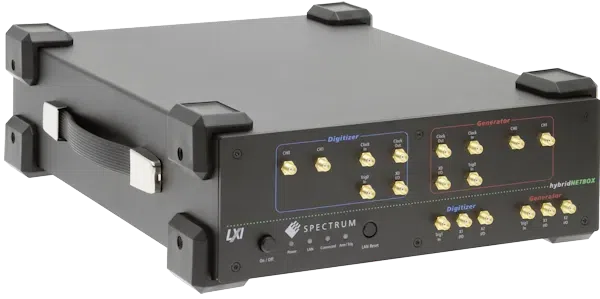

Spectrum DN2.82xx Ethernet hybrid NETBOX

De nieuwe Spectrum hybrid Netbox serie combineert meerkanaals high speed data acquisitie in combinatie met een meerkanaals arbitrary waveform generator in een LXI hardware omgeving. Een kleine meerkanaals unit die eenvoudig in elk LAN netwerk is te installeren. Zowel de digitizer als de arbitrary waveform generator kanalen kunnen geheel onafhankelijk van elkaar werken maar kunnen uiteraard ook worden gecombineerd in specifieke test opstellingen waarbij we afhankelijk van het test signaal een andere response verwachten.
Of omgekeerd; We meten een bepaalde puls vorm en passen het uitgangssignaal hierop aan om zo een beter resultaat te genereren. Closed-loop toepassingen zijn hiermee dus mogelijk.
Naast de arbitrary waveform generator is er optioneel ook een 4 kanaals digitale pulse generator mogelijk.

De hybrid Netbox modellen komen standaard met 2GSample on board memory voor zowel de digitizer als voor de arbitrary waveform generator.
De digitizer heeft meerdere acquisitie modes; FIFO mode streaming, hoge resolutie mode, gesegmenteerd geheugen waarbij meerdere getriggerde data acquisities kunnen worden opgeslagen, sampling afhankelijk van een extern signaal en ook Sample rate switching om zo alleen de interessante data met hoge snelheid binnen te lezen.
Naast deze standaard mogelijkheden zijn er ook opties als Peak detect en blok gemiddelde.

Ook de arbitrary waveform generator heeft meerdere mogelijkheden voor het genereren van signalen: FIFO mode streaming, gesegmenteerd geheugen waarbij elke trigger het volgende segment van het geheugen uitstuurt, het genereren van een signaal afhankelijk van een extern signaal en een sequentie mode.
Al met al heel veel mogelijkheden voor een zo goed mogelijke setup voor uw applicatie.

Software

Bij alle Spectrum producten komt ook een uitgebreid pakket aan softwareondersteuning. Drivers voor operating systems van Windows en Linux (32-bit en 64-bit) worden meegeleverd.
Voorbeeldprogramma’s en drivers voor MATLAB (Windows and Linux), C/C++, LabVIEW (Windows), LabWindows/CVI, IVI, .NET, Visual Basic, Delphi, Julia en Python zijn beschikbaar. Bij de hybrid Netbox versies wordt er ook een professional licentie van de Spectrum software SBench 6 meegeleverd.

Mocht u nog vragen hebben of aanvullende informatie wensen neem dan contact op met één van onze consultants, zij zijn u graag van dienst.
