Spectrum M4i.77xx-x8 serie digital input kaarten
- Up to 720MB/sec async
- Up to 700MB/sec sync
- 32 ch input
- Up to 256 channels/system
- PCIexpress x8 or x16 interface
- 4 GByte on-board memory

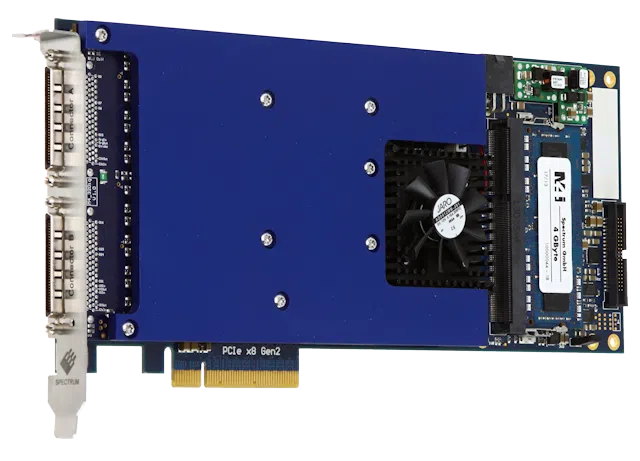

Spectrum M4i.77xx-x8 serie
De Spectrum M4i.77xx-x8 serie digital input kaarten zijn extreem snelle Logic Analyzer kaarten. Asynchroon kan er gesampled worden met een kloksnelheid van maximaal 720MB/sec en synchroon tot 700MB/sec. De M4i.77xx kaarten zijn er in 32 kanalen single ended of differential. Er kunnen tot 8 kaarten in één systeem worden gesynchroniseerd. Ook synchronisatie met de analoge data acquisitie kaarten uit de M4i serie is mogelijk. Alle kaarten uit de M4i.77xx-x8 serie hebben 4GB on board memory.
De M4i.77xx-x8 modellen:
| Model # | Interface | Channels | Async | Sync |
| M4i.7710-x8 | Single-Ended | 32 | 125 MBit/s | 125 MBit/s |
| M4i.7720-x8 | Single-Ended | 32 | 250 MBit/s | 250 MBit/s |
| M4i.7730-x8 | Single-Ended | 32 | 720 MBit/s | 700 MBit/s |
| M4i.7725-x8 | Differential | 32 | 250 MBit/s | 250 MBit/s |
| M4i.7735-x8 | Differential | 32 | 720 MBit/s | 700 MBit/s |
De Spectrum M4i.77xx-x8 serie digital input kaarten zijn alleen geschikt voor een PCI-express 8 lane of 16 lane slot. De maximale data troughput naar memory is dan 3.4GB/sec. Zoals alle digitale Spectrum I/O kaarten heeft ook acquisitie de M4i.77xx-x8 samples modes als Multiple recording (gesegmenteerd memory) en Gated sampling mode. Uitgebreide trigger mogelijkheden als pattern triggering en externe triggering zijn standard.
Software pakket M4i.77xx-x8
Bij de M4i.77xx-x8 kaarten komt een uitgebreid pakket aan software ondersteuning. Drivers voor operating systems van Windows en Linux (32-bit en 64-bit) worden meegeleverd. Voorbeeld programma’s en drivers voor C/C++, LabVIEW (Windows), MATLAB (Windows and Linux), LabWindows/CVI, IVI, .NET, Delphi, Visual Basic en Python zijn beschikbaar. En een basislicentie van de Spectrum software SBench 6.
