IET Hoog Vermogen Weerstandsdecade Substituut

  • Resistance from 1 mΩ to 10 MΩ
  • Wide choice: 3 to 9 decade units
  • Accuracy: 0.5% or 1%
  • Power Rating : 225 W/decade, 250 W max. or higher
Bekijk de datasheet

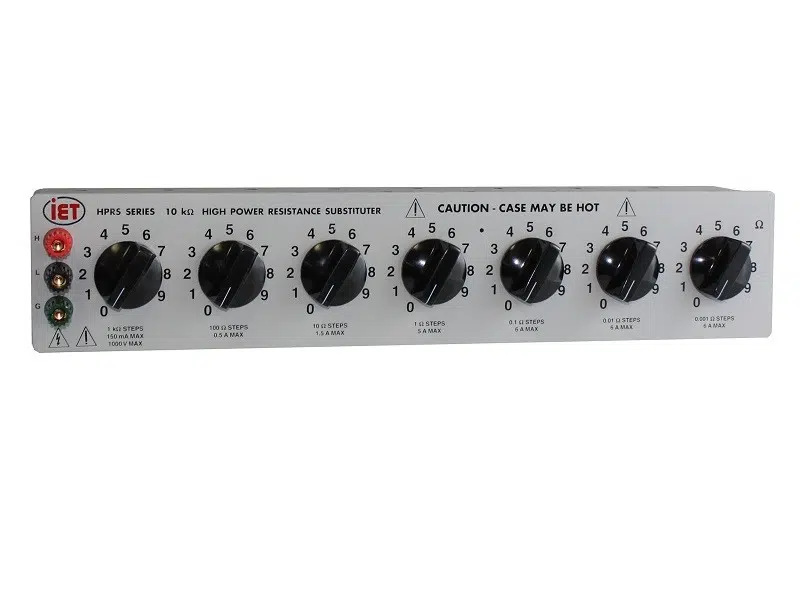

IET Hoog Vermogen Weerstandsdecade Substituut

De IET Hoog Vermogen Weerstandsdecade Substituut (HPRS) serie is een familie van weerstand decade banken met een ruime keuze aan hoog vermogen weerstandsbronnen met uitstekende prestaties.

De HPRS serie weerstandsdecade gebruikt state-of-the-art precisieweerstanden van verschillende types voor een hoge nauwkeurigheid, hoge stabiliteit en lage temperatuur en vermogen coëfficiënten. High-power weerstanden binnen de unit zijn beschikbaar zonder de andere elektrische eigenschappen op te offeren.

De standaard modellen bieden een keuze van 3-8 decades. De panelen hebben labels waarop duidelijk de stapgrootte, de maximale spanning en de stroombeperkingen voor elk decade staan.

Met een resolutie vanaf 1 mΩ en een maximale weerstand van 10 MΩ, kan de HPRS weerstandsdecade worden gebruikt als een algemeen substituut, maar ook als een hoogvermogen belasting voor het testen van voedingen en andere hoogvermogen toepassingen.

Toepassingen omvatten ijking van meters en instrumenten. HPRS weerstandsdecades zijn nuttige ontwikkeltools waar nauwkeurige weerstanden met hoog vermogen eigenschappen voor de verwerking nodig zijn.

Modellen

Resistance per step Total decade resistance Max current* Max power per step*  Temperature coefficient  Resistor Type
(W) (ppm/°C)
1 mΩ 0.009 Ω 8:00 AM 0.036 ±50 Resistance Wire
10 mΩ 0.09 Ω 6:00 AM 0.36 ±50 Resistance Wire
100 mΩ 0.9 Ω 6:00 AM 3.6 ±20 Resistance Wire
1 Ω 9 Ω 5:00 AM 25 -20 to +80 Power Film
10 Ω 90 Ω 1.5 A 25 -20 to +80 Power Film
100 Ω 900 Ω 0.5 A 25 -20 to +80 Power Film
1 kΩ 9 kΩ 150 mA† 25† -20 to +80 Power Film
10 kΩ 90 kΩ 50 mA† 25† -20 to +80 Power Film
100 kΩ 900 kΩ V limit† V limit† -20 to +80 Wirewound/ metal film
1 MΩ 9 MΩ V limit† V limit† ±50 Wirewound/film
