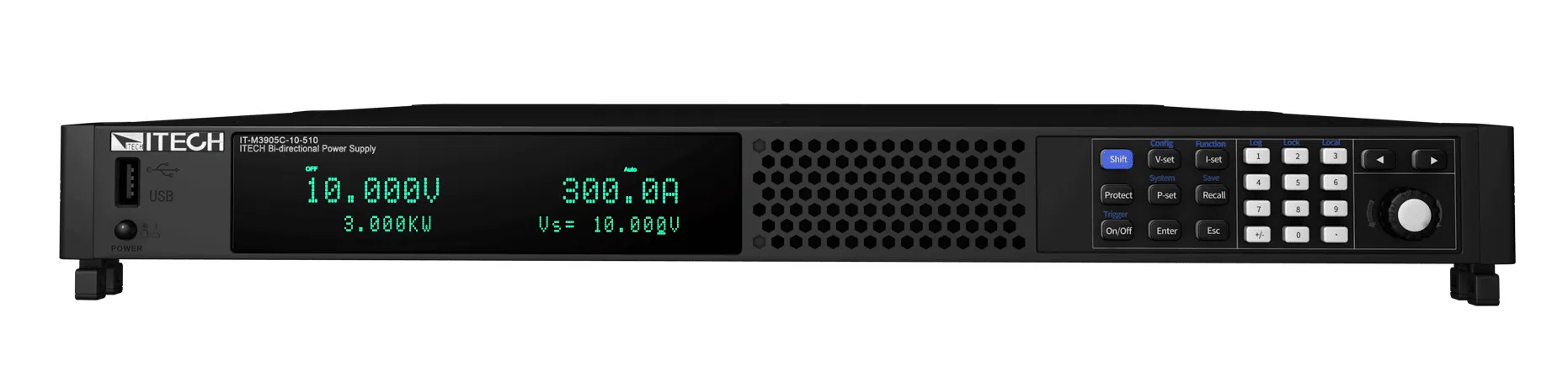

Itech IT-M3900C Compacte bi-directionele DC voedingen

De IT-M3900C compacte bi-directionele DC voedingen serie is een interessante aanvulling op het al bestaande uitgebreide gamma van Itech. Deze DC voedingen zijn bi-directioneel en kunnen zowel stroom en vermogen leveren als opnemen en terug leveren aan het net. Van source naar sink omschakelen gebeurt hierbij automatisch, snel en naadloos zonder schakelpieken bij spanning en stroom. In source mode ondersteunt de IT-M3900C CV/CC en CP prioriteit, in sink mode is dat CV/CC/CP en CR prioriteit. Samen met de regelbare uitgangsimpedantie krijgen we een zeer capabel DC power systeem voor batterij cyclus testen, batterij emulatie en andere 2-kwadrant toepassingen.

Uitvoeringen

De IT-M3900C Compacte bi-directioneel DC voedingen lijn is verkrijgbaar in vermogens van 2kW tot 6kW in een zeer compacte 1U hoog behuizing. De 12kW uitvoeringen zitten in een nog steeds respectabel compacte behuizing van 2U hoog. Er is keuze uit 25 modellen die het spanningsbereik afdekken van 10V, 32V, 80V, 300V, 500V, 800V en 1500V. De stroom bereiken lopen door tot 1020A en zijn uit te breiden door middel van het parallel schakelen tot maximaal 16 units. De uitstekende specificaties worden hierdoor niet beïnvloed. Door het powerflex bereik van spanning en stroom is het maximale vermogen van de IT-M3900C flexibel inzetbaar en kan 1 voeding meerdere applicatie vereisten afdekken. Om een veilige werking te garanderen zijn de voedingen OVP, OCP, OPP en temperatuur beveiligd.

Batterijen testen en emuleren

Het IT-M3900C power systeem is uitermate geschikt om in te zetten als batterij emulator voor het simuleren van batterij modules en packs. Als batterij simulator kan de voeding snel en eenvoudig worden ingesteld op de vereiste verschillende State of Charge (SoC) niveaus. Alsook de parameters zoals de klemspanning bij volle en lege capaciteit, interne weerstand en totale capaciteit van de batterij. Op die manier hoeft dus niet de echte laad- en ontlaadcyclus van een fysieke batterij worden doorgelopen. Tijdens het testen van batterij gevoede productontwerpen zal dit de testtijd en efficiëntie behoorlijk reduceren. Met de optionele BSS2000 software kunnen makkelijk de meest complexe batterij profielen worden geprogrammeerd, opgeslagen en gesimuleerd. Voor het testen op duurzaamheid, betrouwbaarheid en karakteriseren van batterijen is de IT-M3900C uitgerust met een ingebouwde batterij testfunctie. Hierdoor is hij heel geschikt om laad- en ontlaad cyclussen uit te voeren in enkel en meer-kanaals opstellingen. Volledig geautomatiseerd indien nodig.

Zonnepanelen simuleren

De voedingen uit de IT-M3900C serie zijn uitgerust met een ingebouwd MPTT mechanisme voor het simuleren van de fotovoltaïsche curve van zonnepanelen. Gebruikers kunnen ook kiezen voor de optionele SAS1000 software die tot 100 IV curves van zonnepanelen nauwkeurig en onder veranderlijke temperatuur- en schaduw omstandigheden kan nabootsen. Uitermate adequaat om de prestaties van fotovoltaïsche omvormers te testen.

Automobiel standaarden

De voedingen van de IT-M3900C serie bieden ook ingebouwde testcurves voor automotive toepassingen die voldoen aan de nieuwste standaarden zoals LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 en ISO21848. Eenvoudig op te roepen uit het geheugen en tijdbesparend voor de gebruiker. Zelf aan de slag gaan om DC testcurves te bouwen kan ook. Met de LIST functie kunnen er tot 200 stappen worden ingesteld waarbij spanning, stroom, stijg– en daaltijden variabel zijn in functie van de tijd. Ook zelf gaan programmeren kan met de meest courante communicatie protocollen CANOPEN, SCPI en LXI. De IT-M3900C is hiervoor standaard uitgerust met de gebruikelijke USB, CAN, LAN en Digital I/O interfaces.

Modellen van de IT-M3900C Compacte bi-directionele DC voedingen

Model	Voltage	Current	Power
IT-M3901C-10-170	10V	-120~170A	-1200~1700W
IT-M3903C-10-340	10V	-240~340A	-2400~3400W
IT-M3905C-10-510	10V	-360~510A	-3600~5100W
IT-M3910C-10-1020	10V	-720~1020A	-7200~10200W
IT-M3902C-32-80	32V	80A	2kW
IT-M3904C-32-160	32V	160A	4kW
IT-M3906C-32-240	32V	240A	6kW
IT-M3912C-32-480	32V	480A	12kW
IT-M3902C-80-40	80V	40A	2kW
IT-M3904C-80-80	80V	80A	4kW
IT-M3906C-80-120	80V	120A	6kW
IT-M3912C-80-240	80V	240A	12kW
IT-M3902C-300-20	300V	20A	2kW
IT-M3904C-300-40	300V	40A	4kW
IT-M3906C-300-60	300V	60A	6kW
IT-M3912C-300-120	300V	120A	12kW
IT-M3902C-500-12	500V	12A	2kW
IT-M3904C-500-24	500V	24A	4kW
IT-M3906C-500-36	500V	36A	6kW
IT-M3912C-500-72	500V	72A	12kW
IT-M3902C-800-8	800V	8A	2kW
IT-M3904C-800-16	800V	16A	4kW
IT-M3906C-800-24	800V	24A	6kW
IT-M3912C-800-48	800V	48A	12kW
IT-M3906C-1500-12	1500V	12A	6kW



Voor uitgebreide specificaties van dit product verwijzen wij u graag naar de datasheet.
