MI 2701A Transconductance Amplifier
- 0 to 100 Amps - AC
- 0 to ±100 Amps - DC
- Voltage Compliance ± 5 Volts
- IEEE488 Interface
- Resistive, Capacitive, Inductive Loads

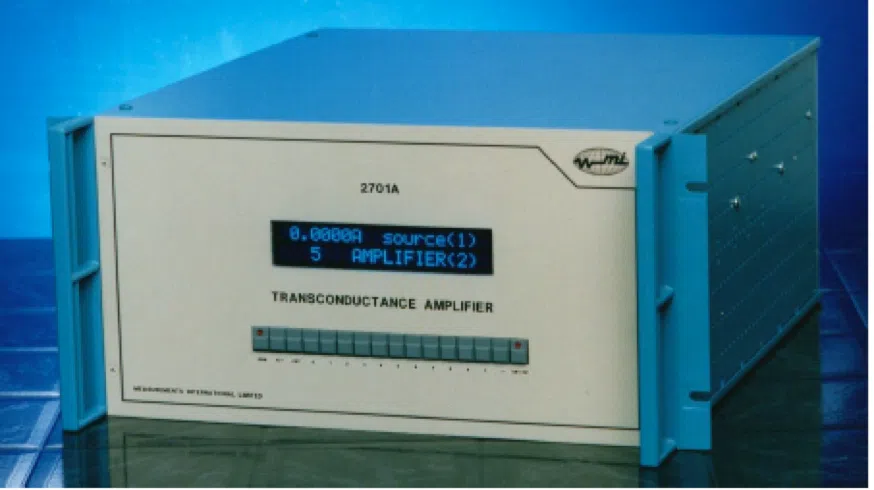

MI 2701A Transconductance Amplifier
Het MI 2701A model werd oorspronkelijk ontwikkeld voor gebruik in de 2100 serie power kalibratie en DC weerstand meetsystemen.
Volledig programmeerbaar, is het model 2701A kan configureerbaar als onderdeel van een volautomatisch stroomkalibratiesysteem voor het optimaliseren van doorvoer en zal resistieve, capacitieve en inductieve belastingen aandrijven. Bij gebruik als een Transconductantieversterker zet het model 2701A een spanningssignaal om.
toegepast op de ingang, in een hoge resolutie uitgangsstroom waarvan de waarde direct proportioneel is tot het ingangssignaalniveau. Het heeft 3 bereiken van 5, 20 en 100 ampère.
In de DC- of source mode is het model 2701A bipolair. Via de IEEE488-interface op het frontpaneel is de bronspanning te selecteren. Generen van de DC-spanning is gegenereerbaar van een 16 bit DAC. De 2701A maakt gebruik van snel koppelende hoge stroom female klemmen voor de DC-uitgangsaansluitingen.
Uitgangen van 100 Ampère kunnen worden geproduceerd over een frequentiebereik van DC tot 1000 Hz. Een groot vacuüm fluorescentie display geeft zowel de source- als de versterker modus aan. Deze modi zijn selecteerbaar met behulp van het toetsenbord op het voorpaneel. In de source- of DC-modus wordt de stroom geselecteerd wordt weergegeven. De MI 2701A is in een rek te monteren in een standaard 433 mm kast. De uitgangen voor de 2701A bevinden zich aan de achterzijde van het instrument. Er zijn twee aparte uitgangen voorzien AC, vijf manier bindende posten tot 20 ampère en snel-ontkoppelen hoge stroom vrouwelijke terminals van 20 tot 100 ampère.
Toepassingen van de MI 2701A omvatten meetsystemen zoals Model 6010-100A weerstandsmeetsysteem en model 2100A en 2100B vermogenskalibratiesystemen.
