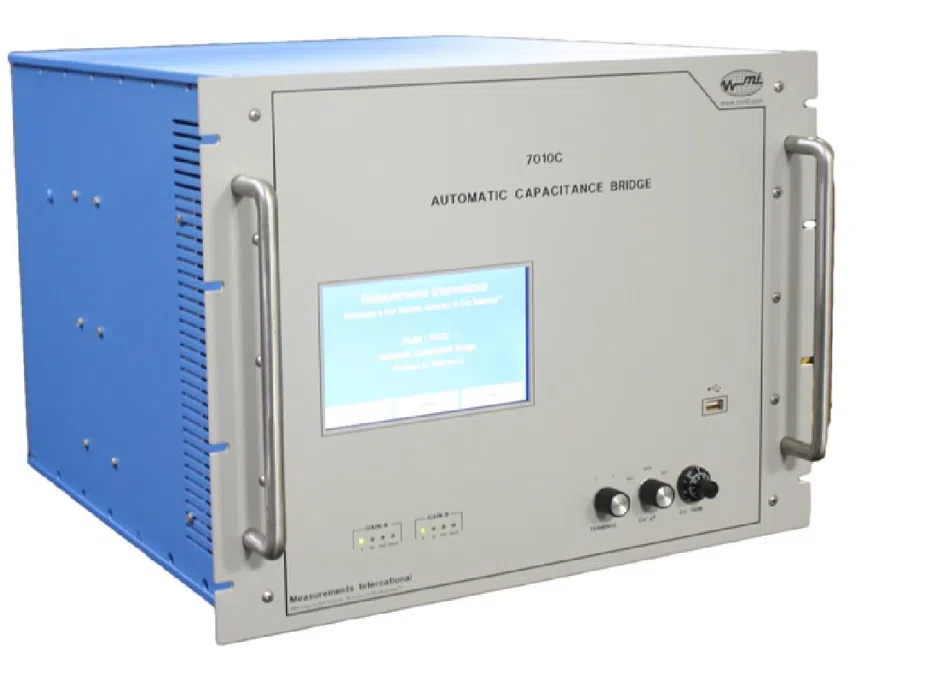

MI 7010C automatische capaciteitsbrug
- Automatic Self Balancing
- Current Comparator Technology
- 2-3 Terminal Measurements
- Lead Compensation Circuit
- Overall Accuracy 15 ppm
- Range Extension Option with 7020
MI 7010C automatische capaciteitsbrug
De MI 7010C automatische capaciteitsbrug van Measurements International biedt een breder capaciteitsbereik en een groter spanningsgevoeligheid. Minimum spanningsgevoeligheid voor het volledige schaalbereik heeft een nauwkeurigheid van 100 volt. De 7010C is een microprocessor gestuurde, meteorologisch gebaseerde, hoogspanningscapaciteitsbrug. Haar werking is volledig automatisch. Een groot vacuüm fluorescerend display presenteert relevante meeteenheden van zoals capaciteit (Cx) en dissipatiefactor (Tanδ).
Via het toetsenbord kan de gebruiker kiezen uit een aantal meetwaarden voor statistische analyse van onzekerheidsberekeningen van 95% (2s) niveau.
De 7010C heeft een capaciteitsverhouding tot 1000:1 en dissipatie (verlies raaklijn) van 0 tot 10%. met een resolutie van 1 ppm. Om plaats te bieden aan capaciteitsverhoudingen groter dan 1000:1. Een extra tweetraps bereikverlenging, model 7020, kan men toevoegen om de verhouding te verhogen tot 2,000,000:1. Alle aansluitingen zijn gemaakt op de achterkant van het instrument. De MI 7010C is volledig beschermd tegen transiënte.
Door middel van de IEEE488 interface kunnen alle gemeten parameters verzonden en opgeslagen worden op een computer. De 7010C is een capaciteitsbrug met een ratio van 1000:1, waardoor hij ideaal is voor zowel lage als hoge voltagetoepassingen.
De automatische zelf balancerende functie faciliteert het gebruik van de brug voor nauwkeurige load loss metingen van hoogspanning inductieve belastingen.
