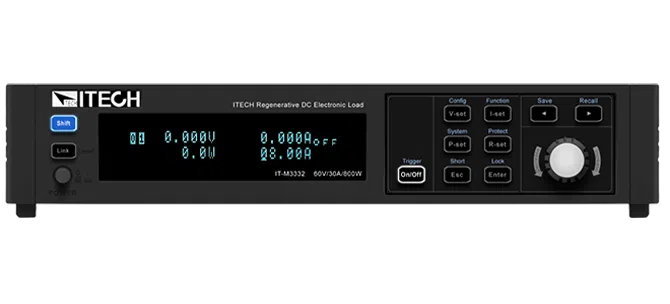

Itech IT-M3300 Regeneratieve DC belastingen

De Itech IT-M3300 serie regeneratieve DC belastingen maken deel uit van de IT-M3000 serie. Deze compacte DC loads zijn verkrijgbaar in vermogens van 200W, 400W en 800W. En dat in een behuizing vaneen halve 19” rack brede module van 1U hoog. Voor op de Lab tafel zijn de units stapelbaar en voor inbouw in een 19”rack kan je tot 2 units kwijt in 1 hoogte eenheid.

Op dit moment zijn er 12 modellen beschikbaar, geschikt voor spanningen tot 60V, 150V, 300V en 600V. De stroom bereiken zijn 3A, 6A, 12A en 30A en dat bij vermogens bereiken van 200W, 400W en 800W. Opvallend bij de IT-M3300 serie belastingen is ook de hoge resolutie en de meetnauwkeurigheid.

Specificaties

Als regeneratieve DC load heeft de IT-M3300 serie nog als extra voordeel dat de opgenomen energie wordt terug geleverd aan het AC net en niet wordt omgezet in warmte. En dit principe draagt in hoge mate bij aan de hoge vermogens dichtheid van deze serie belastingen. Dit zorgt ook voor een dubbele besparing op de energie rekening; u bespaart op de terug geleverde kWh’s maar ook op de kosten van een airco en het energie verbruik van die airco. Daarnaast heeft de IT-M3300 het volgende te bieden:

  • Acht bedrijfsmodes:CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/CV+CP+CR
  • Instelbare stroom stijgings-/valtijd
  • Onafhankelijke controle van multikanalen via één interface
  • Synchronisatie of proportioneel traceren
  • Batterij-ontladingstest
  • Hoge snelheidsmeting, 10 keer /sec.
  • Lijst met programma’s
  • Functie voor het meten van de temperatuur
  • Functie om overschrijding van de DC laadstroom te voorkomen
  • Vijf optionele interfaces, die RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, analoge en IO communicatie ondersteunen



Toepassingen

Deze regeneratieve elektronische belasting is uitermate geschikt voor onder andere batterijontlading testen, het testen van meerkanaals DC voedingen en bij duurtesten voor bijvoorbeeld halfgeleider veroudering. Een groot voordeel bij met name batterij cell en batterij pack testen is het feit dat de IT-M3300 standaard is uitgerust met temperatuur meetfunctie. Door gebruik van de optioneel mee te leveren temperatuursensor kan bij het ontladen ook de batterij temperatuur worden gemeten. Voor toepassingen met hogere vermogens kunnen tot 16 units parallel worden geschakeld en ook gesynchroniseerd.

Modellen

Model Voltage Current Power
IT-M3312 60V 30A 200W
IT-M3322 60V 30A 400W
IT-M3332 60V 30A 800W
IT-M3313 150V 12A 200W
IT-M3323 150V 12A 400W
IT-M3333 150V 12A 800W
IT-M3314 300V 6A 200W
IT-M3324 300V 6A 400W
IT-M3334 300V 6A 800W
IT-M3315 600V 3A 200W
IT-M3325 600V 3A 400W
IT-M3335 600V 3A 800W



Zie ook de specificaties van de overige IT-M modellen



Voor uitgebreide specificaties van dit product verwijzen wij u graag naar de datasheet.
