MI 4200 series low thermal scanners

  • 10, 16 or 20 Four Terminal Channels
  • Sealed Relays with 4A Carrying Capacity
  • 4 Conductor Wire or Binding Post Inputs
  • Optional 30A Capacity
  • Low Thermal Matrix Design
  • 1000V DC
  • Insulation Resistance > 1012 Ω
  • Front Panel or IEEE488 Interface

MI 4200 series low thermal scanners

De MI 4200 series Low Thermal Scanners zijn ideaal voor het automatiseren van precisiemetingen tot op sub-ppm nauwkeurigheid. De modellen 4210, 4216 of 4220 serie lage-thermische precisiescanners zijn ideaal voor gebruik in geautomatiseerde weerstandstoepassingen en thermometer toepassingen waar verschillende voorwerpen efficiënt en nauwkeurig moeten worden gekalibreerd. Deze serie Matrix-scanners verbetert de efficiëntie door het elimineren van de noodzaak om voortdurend van leider te wisselen bij het meten van weerstandsgroepen.

De ingangskanalen kunnen handmatig worden geselecteerd vanaf het frontpaneel of via de standaard IEEE-488 interface bij gebruik in een geautomatiseerd systeem. LED’s op het frontpaneel stellen de operator in staat om snel te controleren welke kanalen zijn geselecteerd.

LED’s op het frontpaneel, aangeduid met A en B, geven de geselecteerde kanalen aan. Bovendien zijn de A- en B-platen gescheiden om de isolatieweerstand te verbeteren. Bescherming tegen het selecteren van hetzelfde relais aan beide zijden is ook beschikbaar op de IEEE-adresschakelaar op het achterpaneel.

Relaisplaten

De relaisplaten zijn thermisch geïsoleerd om het evenwicht in de schakelgebieden te behouden. Bovendien zijn de A- en B-platen gescheiden om de isolatieweerstand te verbeteren. De uiterst gevoelige, zeer efficiënte, gepolariseerde, afgedichte relaistechnologie wordt gebruikt om de zelfverwarming in het relais te elimineren. Verzegelde relais hebben het voordeel dat ze de opbouw van vervuiling vermijden die vaak voorkomt in concurrerende scanners waar vervuiling zich ophoopt tussen de relaiscontacten en de contacten op de printplaten.

Er is keuze uit zes scanners. 10-kanaals, 16-kanaals en 20-kanaals met ofwel tellurium-koperbindpalen ofwel 2-meter vieraderige teflonkabels.

Bij de A-serie scanners zijn de koperen klemmen mechanisch verbonden met de koperen pads op de relaisprintplaten om de thermiek die normaal gesproken wordt gegenereerd door gesoldeerde verbindingen te verminderen, waardoor er minder schakelfouten optreden.

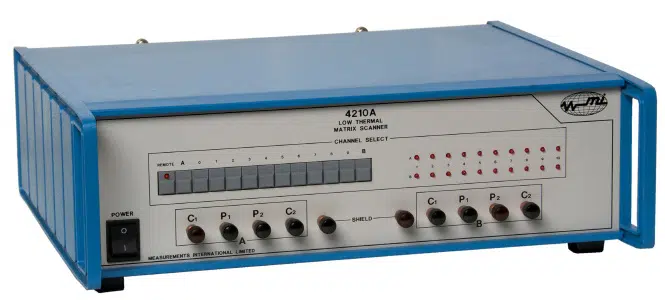

Het model 4210A heeft 10 vier ingangskanalen met vier klemmen, bestaande uit 40 koperen telluriumbindingspalen en 2 vierkanaals uitgangen, bestaande uit acht koperen telluriumbindingspalen.

Beschikbare 4200 modellen

4210A-ingangen (10 kanalen)
4210B ingangen (10 kanalen)
4216A-ingangen (16 kanalen)
4216B-ingangen (16 kanalen)
4220A-ingangen (20 kanalen)
4220B ingangen (20 kanalen)
